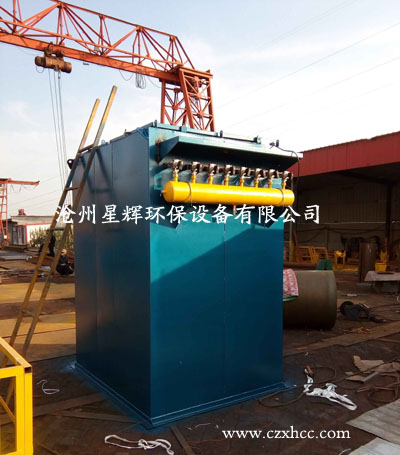

DMC型脈噴單機袋除塵器
?
DMC(SD)型脈噴單機袋除塵器
一、產品簡介
DMC型脈噴單機袋除塵器是我廠消化吸收國外同類產品技術經改進設計而成的小型袋除塵器。該除塵器采用高壓(0.5～0.7MPa)大流量脈沖閥逐條濾袋噴吹清灰的技術,與國內其它單機相比,具有清灰動能大,清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易，維護方便（外濾式），廣泛用于建材、冶金、礦山、化工、煤炭、非金屬礦超細粉加工等行業含塵氣體凈化處理系統，是環保除塵的理想設備。
本系列除塵器暫時有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。
三、除塵器選型
DMC型脈噴單機袋除塵器有32、48、64、80、96、112六種規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：
DMC-32(AB)
D——單機除塵器
MC——脈噴式
-32——濾袋條數32條
（AB）——A：帶灰斗和卸灰閥 B：法蘭式
二、工作原理
含塵氣體由進氣口進入灰斗、式通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵呂能斷續工作，需定期清除濾袋上粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5~0.7MPa)由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣 (稱二次風)，進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于袋表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。
三、主要技術參數
| 性能、型號 | DMC-32 | DMC-48 | DMC-64 | DMC-80 | DMC-96 | DMC-112 | |
| 總過濾面積（平方米） | 24 | 36 | 48 | 60 | 72 | 84 | |
| 過濾風速（m/min) | 1.04～1.67 | 1.15～1.62 | 1.21～1.74 | 1.25～1.67 | 1.27～1.62 | 1.28～1.68 | |
| 處理風量（立方米／h) | 1500～2400 | 2500～3500 | 3500～5000 | 4500～6000 | 5500～7000 | 6500～8500 | |
| 濾袋數量（條） | 32 | 48 | 64 | 80 | 96 | 112 | |
| 耗氣量（立方米／min) | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 | |
| 入口濃度（g/立方米n) | 200 | ||||||
| 出口濃度（mg/立方米n) | 50 | ||||||
| 噴吹壓力（MPa) | 0.5～0.7 | ||||||
| 承受負壓（Pa) | 5000 | ||||||
| 設備阻力（Pa) | ≤1200 | ||||||
| 脈沖閥 | 規格 | 1" | |||||
| 數量（個） | 4 | 6 | 8 | 10 | 12 | 14 | |
| 電機型號功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 | |
| （KW) | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | |
| 設備重量 | DMC(A) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
| DMC(B) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 | |
